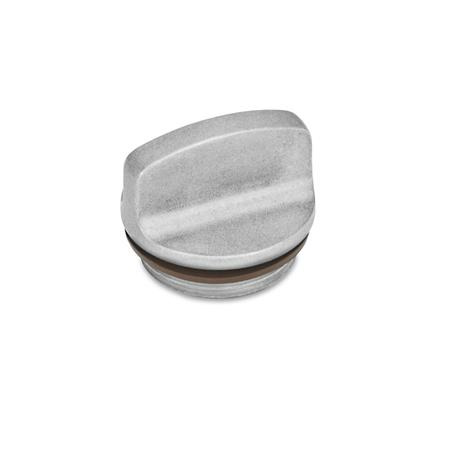

GN 442 Bouchons filetés Aluminium, avec poignée étrier, avec joint VITON®

Perçage d'évent d'air: 1 - Sans perçage d'évent
Couleur: BL - blanc, baratté

Fiche standard GN 442 Imprimer cette page

Description du produit

Les bouchons filetés GN 442 ont un diamètre externe d1 correspondant aux trous de vissage destinés au raccordements des tuyaux boulonnés DIN 3852.

Le joint est intégré dans un encastrement radial sur le côté plan, ce qui rend le joint imperdable, ainsi il ne peut pas sortir pendant le serrage. Le joint est également relativement souple, ce qui renforce l'effet d'étanchéité, même sur des surfaces irrégulières.

Pour la version avec joint NBR, voir GN 441.

Spécifications

Corps

Aluminium
Finition mate barattée
Finition plastique noir

Joint

VITON® (FPM)
Résistant aux températures jusqu'à 390 °F (200 °C)

RoHS

Sur demande

Bouchons filetés avec jauge

GN 442 Bouchons filetés aluminium avec poignée étrier, avec joint Viton schéma

Masquer schéma technique

Options de pièce / Tableau

Identification no.

1	Sans perçage d'évent
2	Avec perçage d'évent

Référence SW	Référence BL	d₁	d₂ Filetage	d₂ Filetage	d₃ Perçage d'évent	d₄ Thread	l₁ ±0.02	l₂	l₃	s	t min.

442-22-M16X1.5-1-SW	442-22-M16X1.5-1-BL	0.87	-	M 16 x 1.5	0.08	M 5	1.02 ±0.02	0.31	0.59	0.20	0.31
442-22-G3/8-1-SW	442-22-G3/8-1-BL	0.87	G 3/8	-	0.08	M 5	1.02 ±0.02	0.31	0.59	0.20	0.31
442-26-M20X1.5-1-SW	442-26-M20X1.5-1-BL	1.02	-	M 20 x 1.5	0.08	M 5	1.08 ±0.02	0.33	0.63	0.20	0.31
442-26-G1/2-1-SW	442-26-G1/2-1-BL	1.02	G 1/2	-	0.08	M 5	1.08 ±0.02	0.33	0.63	0.20	0.31
442-32-M26X1.5-1-SW	442-32-M26X1.5-1-BL	1.26	-	M 26 x 1.5	0.08	M 5	1.14 ±0.02	0.35	0.67	0.24	0.31
442-32-G3/4-1-SW	442-32-G3/4-1-BL	1.26	G 3/4	-	0.08	M 5	1.14 ±0.02	0.35	0.67	0.24	0.31
442-40-G1-1-SW	442-40-G1-1-BL	1.57	G 1	-	0.08	M 5	1.28 ±0.02	0.43	0.71	0.28	0.31

Référence SW	Référence BL	d₁	d₂ Filetage	d₂ Filetage	d₃ Perçage d'évent	d₄ Thread	l₁ ±0.02	l₂	l₃	s	t min.

442-22-M16X1.5-2-SW	442-22-M16X1.5-2-BL	0.87	-	M 16 x 1.5	0.08	M 5	1.02 ±0.02	0.31	0.59	0.20	0.31
442-22-G3/8-2-SW	442-22-G3/8-2-BL	0.87	G 3/8	-	0.08	M 5	1.02 ±0.02	0.31	0.59	0.20	0.31
442-26-M20X1.5-2-SW	442-26-M20X1.5-2-BL	1.02	-	M 20 x 1.5	0.08	M 5	1.08 ±0.02	0.33	0.63	0.20	0.31
442-26-G1/2-2-SW	442-26-G1/2-2-BL	1.02	G 1/2	-	0.08	M 5	1.08 ±0.02	0.33	0.63	0.20	0.31
442-32-M26X1.5-2-SW	442-32-M26X1.5-2-BL	1.26	-	M 26 x 1.5	0.08	M 5	1.14 ±0.02	0.35	0.67	0.24	0.31
442-32-G3/4-2-SW	442-32-G3/4-2-BL	1.26	G 3/4	-	0.08	M 5	1.14 ±0.02	0.35	0.67	0.24	0.31
442-40-G1-2-SW	442-40-G1-2-BL	1.57	G 1	-	0.08	M 5	1.28 ±0.02	0.43	0.71	0.28	0.31

Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)

d₁	d₂ Filetage	d₂ Filetage	d₃ Perçage d'évent	d₄ Thread	l₁ ±0.02	l₂	l₃	s	t min.

0.87	G 3/8	M 16 x 1.5	0.08	M 5	1.02	0.31	0.59	0.20	0.31
1.02	G 1/2	M 20 x 1.5	0.08	M 5	1.08	0.33	0.63	0.20	0.31
1.26	G 3/4	M 26 x 1.5	0.08	M 5	1.14	0.35	0.67	0.24	0.31
1.57	G 1	-	0.08	M 5	1.28	0.43	0.71	0.28	0.31

Configuration et prix

Pièce sélectionnée

Référence

Total (net)

Can$8.70

Disponible sous 1 - 2 semaines

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	99	Can$8.70
100	249	Can$7.98
250	499	Can$7.25
≥ 500		Can$6.53

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.026 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
