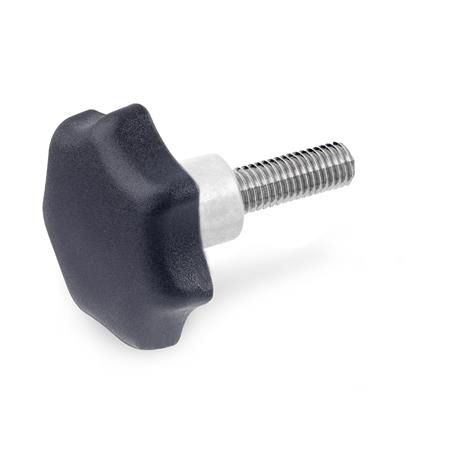

GN 6336.5 Boutons étoile Plastique, avec douille en inox saillante

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

résistance à la corrosion
ajustement précis
écologique

Afficher tous les produits en inox

Fiche standard GN 6336.5 Imprimer cette page Caractéristiques du plastique Caractéristiques de l'inox

Description du produit

Star knobs GN 6336.5 with protruding hub and threaded stud increase the range of application.

Due to the protruding hub and threaded stud being a solid one-piece unit, a strong and secure contact to the clamping surface is created.

Spécifications

Bouton
Technopolymère (Polyamide PA)TE
résistant aux chocs
noir mat

Goujon fileté
Inox, norme européenne n° 1.4305 (AISI 303)

RoHS

Sur demande

Special shorter than listed stud lengths and various stud tips

GN 6336.5 Boutons étoile en plastique, avec douille en inox saillant schéma

Masquer schéma technique

Options de pièce / Tableau

Référence	d₁	d₂	Longueur de goujon l ≈	d₃	h₁	h₂	h₃

6336.5-TE-25-M5-10	0.98	M 5	0.39	0.39	0.63	0.31	0.24
6336.5-TE-25-M5-15	0.98	M 5	0.59	0.39	0.63	0.31	0.24
6336.5-TE-25-M5-20	0.98	M 5	0.79	0.39	0.63	0.31	0.24
6336.5-TE-32-M6-16	1.26	M 6	0.63	0.47	0.79	0.39	0.33
6336.5-TE-32-M6-20	1.26	M 6	0.79	0.47	0.79	0.39	0.33
6336.5-TE-32-M6-25	1.26	M 6	0.98	0.47	0.79	0.39	0.33
6336.5-TE-32-M6-30	1.26	M 6	1.18	0.47	0.79	0.39	0.33
6336.5-TE-32-M6-35	1.26	M 6	1.38	0.47	0.79	0.39	0.33
6336.5-TE-32-M6-45	1.26	M 6	1.77	0.47	0.79	0.39	0.33
6336.5-TE-40-M8-16	1.57	M 8	0.63	0.55	1.02	0.51	0.39
6336.5-TE-40-M8-20	1.57	M 8	0.79	0.55	1.02	0.51	0.39
6336.5-TE-40-M8-25	1.57	M 8	0.98	0.55	1.02	0.51	0.39
6336.5-TE-40-M8-30	1.57	M 8	1.18	0.55	1.02	0.51	0.39
6336.5-TE-40-M8-35	1.57	M 8	1.38	0.55	1.02	0.51	0.39
6336.5-TE-40-M8-40	1.57	M 8	1.57	0.55	1.02	0.51	0.39
6336.5-TE-40-M8-45	1.57	M 8	1.77	0.55	1.02	0.51	0.39
6336.5-TE-40-M8-55	1.57	M 8	2.17	0.55	1.02	0.51	0.39
6336.5-TE-50-M10-25	1.97	M 10	0.98	0.71	1.26	0.67	0.39
6336.5-TE-50-M10-30	1.97	M 10	1.18	0.71	1.26	0.67	0.39
6336.5-TE-50-M10-35	1.97	M 10	1.38	0.71	1.26	0.67	0.39
6336.5-TE-50-M10-45	1.97	M 10	1.77	0.71	1.26	0.67	0.39
6336.5-TE-50-M10-55	1.97	M 10	2.17	0.71	1.26	0.67	0.39
6336.5-TE-63-M12-30	2.48	M 12	1.18	0.79	1.57	0.83	0.55
6336.5-TE-63-M12-35	2.48	M 12	1.38	0.79	1.57	0.83	0.55
6336.5-TE-63-M12-40	2.48	M 12	1.57	0.79	1.57	0.83	0.55
6336.5-TE-63-M12-50	2.48	M 12	1.97	0.79	1.57	0.83	0.55
6336.5-TE-63-M12-60	2.48	M 12	2.36	0.79	1.57	0.83	0.55

Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)

d₁	d₂	Longueur de goujon l ≈								d₃	h₁	h₂	h₃

0.98	M 5	0.39	0.59	0.79	-	-	-	-	-	0.39	0.63	0.31	0.24
1.26	M 6	0.63	0.79	0.98	1.18	1.38	1.77	-	-	0.47	0.79	0.39	0.33
1.57	M 8	0.63	0.79	0.98	1.18	1.38	1.57	1.77	2.17	0.55	1.02	0.51	0.39
1.97	M 10	0.98	1.18	1.38	1.77	2.17	-	-	-	0.71	1.26	0.67	0.39
2.48	M 12	1.18	1.38	1.57	1.97	2.36	-	-	-	0.79	1.57	0.83	0.55

Configuration et prix

Pièce sélectionnée

Référence

Total (net)

Can$4.91

Disponible sous 1 - 2 semaines

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	99	Can$4.91
100	249	Can$4.50
250	499	Can$4.09
≥ 500		Can$3.68

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.026 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
