Aimants de retenue GN 54.1

Matériau de l'aimant: ND - NdFeB

Fiche standard GN 54.1 Imprimer cette page Plus d'informations sur les aimants de retenue Tolérances ISO fondamentales

Description du produit

Les aimants de retenue GN 54.1 sont un ensemble magnétique blindé.

La configuration des pôles magnétiques et fer est appelée un montage à aimants en sandwich. Ces aimants de retenue fournissent une puissance supérieure de maintien et fonctionnent bien avec des pièces plus petites.

Les options de montage incluent la pression ou le collage.

k₁ est la dimension maximum par laquelle l'aimant de retenue peut être réduit sans perdre ses propriétés.

** Le montage de ces aimants de retenue directement dans les composants en acier créera un court-circuit magnétique qui réduit la puissance d'un maximum de 15 %. Afin d'éviter cet effet, les espacements k₂ entre la gaine en laiton et le composant en acier doivent être respectés. Ces espacements doivent également être maintenus si l'aimant de retenue est raccourci.

Spécifications

Matériaux de l'aimant
- SmCoSC
  Samarium, cobalt
  résistant aux températures jusqu'à 392° (200 °C)
- NdFeBND
  Néodyme, fer, bore
  résistant aux températures jusqu'à 176°F (80 °C)

Logement
Laiton

Identification de ND:

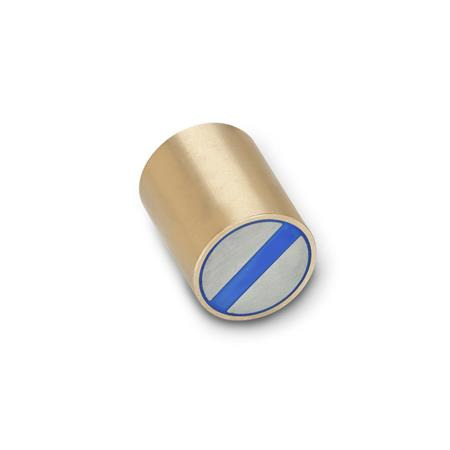

Zone magnétique colorée en bleu

RoHS

Accessoire

Disques de support GN 70
Disques auto-adhésifs GN 70.1
Capuchons en caoutchouc GN 70.2

Sur demande

Logement en inox
Pôles en inox
Forces magnétiques supérieures
Résistant aux températures jusqu'à 536 °F (280 °C)

Référence SC - SmCo	Référence ND - NdFeB	d -0.0004	h	k₁^*	k₂ **	Forces magnétiques nominales en N SC	ND


54.1-SC-6	54.1-ND-6	0.24 -0.0004	0.787 ±0.008	0.39	0.06	1.80 lbf (8 N)	2.25 lbf (10 N)
54.1-SC-8	54.1-ND-8	0.31 -0.0004	0.787 ±0.008	0.39	0.06	4.95 lbf (22 N)	5.62 lbf (25 N)
54.1-SC-10	54.1-ND-10	0.39 -0.0004	0.787 ±0.008	0.31	0.08	8.99 lbf (40 N)	10.12 lbf (45 N)
54.1-SC-13	54.1-ND-13	0.51 -0.0004	0.787 ±0.008	0.24	0.10	13.49 lbf (60 N)	15.74 lbf (70 N)
54.1-SC-16	54.1-ND-16	0.63 -0.0004	0.787 ±0.008	0.08	0.12	28.10 lbf (125 N)	33.72 lbf (150 N)
54.1-SC-20	54.1-ND-20	0.79 -0.0004	0.984 ±0.008	0.20	0.16	56.20 lbf (250 N)	62.95 lbf (280 N)
54.1-SC-25	54.1-ND-25	0.98 -0.0004	1.378 ±0.012	0.28	0.20	89.92 lbf (400 N)	101 lbf (450 N)
54.1-SC-32	54.1-ND-32	1.26 -0.0004	1.575 ±0.012	0.18	0.24	135 lbf (600 N)	157 lbf (700 N)

Référence
SC - SmCo

Référence
ND - NdFeB

d -0.0004

k₁^*

k₂ **

Forces magnétiques nominales en N
SC

54.1-SC-6

54.1-ND-6

0.24 -0.0004

0.787 ±0.008

0.39

0.06

1.80 lbf (8 N)

2.25 lbf (10 N)

54.1-SC-8

54.1-ND-8

0.31 -0.0004

0.787 ±0.008

0.39

0.06

4.95 lbf (22 N)

5.62 lbf (25 N)

54.1-SC-10

54.1-ND-10

0.39 -0.0004

0.787 ±0.008

0.31

0.08

8.99 lbf (40 N)

10.12 lbf (45 N)

54.1-SC-13

54.1-ND-13

0.51 -0.0004

0.787 ±0.008

0.24

0.10

13.49 lbf (60 N)

15.74 lbf (70 N)

54.1-SC-16

54.1-ND-16

0.63 -0.0004

0.787 ±0.008

0.08

0.12

28.10 lbf (125 N)

33.72 lbf (150 N)

54.1-SC-20

54.1-ND-20

0.79 -0.0004

0.984 ±0.008

0.20

0.16

56.20 lbf (250 N)

62.95 lbf (280 N)

54.1-SC-25

54.1-ND-25

0.98 -0.0004

1.378 ±0.012

0.28

0.20

89.92 lbf (400 N)

101 lbf (450 N)

54.1-SC-32

54.1-ND-32

1.26 -0.0004

1.575 ±0.012

0.18

0.24

135 lbf (600 N)

157 lbf (700 N)

d -0.0004	h	k₁^*	k₂ **	Forces magnétiques nominales en N SC	ND

0.24	0.787 ±0.008	0.39	0.06	1.80 lbf (8 N)	2.25 lbf (10 N)
0.31	0.787 ±0.008	0.39	0.06	4.95 lbf (22 N)	5.62 lbf (25 N)
0.39	0.787 ±0.008	0.31	0.08	8.99 lbf (40 N)	10.12 lbf (45 N)
0.51	0.787 ±0.008	0.24	0.10	13.49 lbf (60 N)	15.74 lbf (70 N)
0.63	0.787 ±0.008	0.08	0.12	28.10 lbf (125 N)	33.72 lbf (150 N)
0.79	0.984 ±0.008	0.20	0.16	56.20 lbf (250 N)	62.95 lbf (280 N)
0.98	1.378 ±0.012	0.28	0.20	89.92 lbf (400 N)	101 lbf (450 N)
1.26	1.575 ±0.012	0.18	0.24	135 lbf (600 N)	157 lbf (700 N)

d -0.0004

k₁^*

k₂ **

Forces magnétiques nominales en N
SC

0.24

0.787 ±0.008

0.39

0.06

1.80 lbf (8 N)

2.25 lbf (10 N)

0.31

0.787 ±0.008

0.39

0.06

4.95 lbf (22 N)

5.62 lbf (25 N)

0.39

0.787 ±0.008

0.31

0.08

8.99 lbf (40 N)

10.12 lbf (45 N)

0.51

0.787 ±0.008

0.24

0.10

13.49 lbf (60 N)

15.74 lbf (70 N)

0.63

0.787 ±0.008

0.08

0.12

28.10 lbf (125 N)

33.72 lbf (150 N)

0.79

0.984 ±0.008

0.20

0.16

56.20 lbf (250 N)

62.95 lbf (280 N)

0.98

1.378 ±0.012

0.28

0.20

89.92 lbf (400 N)

101 lbf (450 N)

1.26

1.575 ±0.012

0.18

0.24

135 lbf (600 N)

157 lbf (700 N)

Pièce sélectionnée

Référence

Total (net)

Can$8.94

Disponible sous 1 - 2 semaines

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	24	Can$8.94
25	49	Can$8.19
50	99	Can$7.45
≥ 100		Can$6.70
