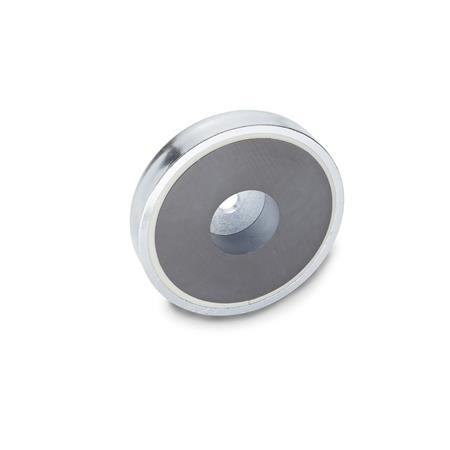

GN 50.4 Aimants de retenue Ferrite dure / samarium, cobalt / néodyme, fer, bore, logement en acier, avec alésage

Matériau de l'aimant: HF - Ferrite dure

Fiche standard GN 50.4 Imprimer cette page Plus d'informations sur les aimants de retenue

Description du produit

Les aimants de retenue GN 50.4 combinés au logement en acier et à l'anneau en plastique forment un système qui protège et renforce l'aimant pour une transmission optimale du flux magnétique sur la surface magnétique.

Afin de s'assurer que les propriétés magnétiques ne sont pas diminuées, les vis de montage doivent être fabriquées dans un matériau non magnétique tel que l'inox, le laiton ou le plastique.

Spécifications

Matériaux de l'aimant
- Ferrite dureHF
  Résistant aux températures jusqu'à
  392 °F (200 °C)
- NdFeBND
  Néodyme, fer, bore
  Résistant aux températures jusqu'à
  176 °F (80 °C)
- SmCoSC
  Samarium, cobalt
  Résistant aux températures jusqu'à
  536 °F (280 °C)

Logement
Acier, zingué

RoHS

Accessoire

Disques de support GN 70
Disques auto-adhésifs GN 70.1
Capuchons en caoutchouc GN 70.2

GN 50.4 Aimants de retenue en ferrite dure / samarium, cobalt / néodyme, fer, bore, logement en acier, avec alésage schéma

Masquer schéma technique

Options de pièce / Tableau

Référence	d₁	Tolérances (millimètres) HF	ND / SC	h	Tolérances (millimètres) HF	ND	SC	d₂ HF	ND / SC	d₃ HF	d₄ HF	ND / SC	d₅ HF	t HF	Forces magnétiques nominales HF	ND	SC

50.4-ND-10-4.5-2.6	0.394	-	±0.1	0.177	-	±0.1	-	-	0.10	-	-	0.20	-	-	-	4.27 lbf (19 N)	-
50.4-ND-13-4.5-3.5	0.512	-	±0.1	0.177	-	±0.1	-	-	0.14	-	-	0.26	-	-	-	8.99 lbf (40 N)	-
50.4-ND-16-4.5-3.5	0.630	-	±0.1	0.177	-	±0.1	-	-	0.14	-	-	0.26	-	-	-	16.86 lbf (75 N)	-
50.4-ND-20-6-4.5	0.787	-	±0.1	0.236	-	±0.1	-	-	0.18	-	-	0.37	-	-	-	23.60 lbf (105 N)	-
50.4-ND-25-7-4.5	0.984	-	±0.1	0.276	-	±0.2	-	-	0.18	-	-	0.35	-	-	-	35.97 lbf (160 N)	-
50.4-ND-32-7-5.5	1.260	-	±0.1	0.276	-	±0.2	-	-	0.22	-	-	0.43	-	-	-	69.69 lbf (310 N)	-
50.4-ND-40-8-5.5	1.575	-	±0.1	0.315	-	±0.2	-	-	0.22	-	-	0.41	-	-	-	112 lbf (500 N)	-
50.4-ND-47-9.2-8.5	1.850	-	+0.2/-0.1	0.362	-	±0.3	-	-	0.33	-	-	0.68	-	-	-	166 lbf (740 N)	-

Référence	d₁	Tolérances (millimètres) HF	ND / SC	h	Tolérances (millimètres) HF	ND	SC	d₂ HF	ND / SC	d₃ HF	d₄ HF	ND / SC	d₅ HF	t HF	Forces magnétiques nominales HF	ND	SC

50.4-HF-16-4.5-3.5	0.630	±0.1	-	0.177	+0.2/-0.1	-	-	0.14	-	-	0.28	-	-	-	3.15 lbf (14 N)	-	-
50.4-HF-20-6-4.3	0.787	±0.1	-	0.236	+0.2/-0.1	-	-	0.17	-	-	0.39	-	-	-	6.07 lbf (27 N)	-	-
50.4-HF-25-7-5.5	0.984	±0.1	-	0.276	+0.3/-0.2	-	-	0.22	-	-	0.47	-	-	-	8.09 lbf (36 N)	-	-
50.4-HF-32-7-5.5	1.260	±0.1	-	0.276	+0.3/-0.2	-	-	0.22	-	-	0.47	-	-	-	16.19 lbf (72 N)	-	-
50.4-HF-40-8-5.5	1.575	+0.2/-0.1	-	0.315	+0.4/-0.2	-	-	0.22	-	-	0.51	-	-	-	20.23 lbf (90 N)	-	-
50.4-HF-50-10-8.5	1.969	+0.2/-0.1	-	0.394	+0.5/-0.2	-	-	-	-	0.33	-	-	0.87	0.33	40.47 lbf (180 N)	-	-
50.4-HF-57-11-6.5	2.244	+0.2/-0.1	-	0.433	+0.5/-0.2	-	-	-	-	0.26	-	-	0.94	0.35	51.71 lbf (230 N)	-	-
50.4-HF-63-14-6.5	2.480	+0.3/-0.1	-	0.551	+0.5/-0.2	-	-	-	-	0.26	-	-	0.94	0.47	65.19 lbf (290 N)	-	-
50.4-HF-80-10-6.5	3.150	+0.3/-0.1	-	0.394	+0.5/-0.2	-	-	-	-	0.26	-	-	1.26	0.31	101 lbf (450 N)	-	-
50.4-HF-80-18-6.5	3.150	+0.3/-0.1	-	0.709	+0.5/-0.2	-	-	-	-	0.26	-	-	0.45	0.59	121 lbf (540 N)	-	-
50.4-HF-83-18-10.5	3.268	+0.3/-0.1	-	0.709	+0.5/-0.2	-	-	-	-	0.41	-	-	1.26	0.59	135 lbf (600 N)	-	-
50.4-HF-100-22-10.5	3.937	+0.5/-0.1	-	0.866	+0.5/-0.2	-	-	-	-	0.41	-	-	1.34	0.71	153 lbf (680 N)	-	-

Référence	d₁	Tolérances (millimètres) HF	ND / SC	h	Tolérances (millimètres) HF	ND	SC	d₂ HF	ND / SC	d₃ HF	d₄ HF	ND / SC	d₅ HF	t HF	Forces magnétiques nominales HF	ND	SC

50.4-SC-16-4.5-3.5	0.630	-	±0.1	0.177	-	-	±0.1	-	0.14	-	-	0.26	-	-	-	-	12.81 lbf (57 N)
50.4-SC-20-6-4.5	0.787	-	±0.1	0.236	-	-	±0.1	-	0.18	-	-	0.37	-	-	-	-	18.21 lbf (81 N)
50.4-SC-25-7-4.5	0.984	-	±0.1	0.276	-	-	±0.1	-	0.18	-	-	0.35	-	-	-	-	23.60 lbf (105 N)
50.4-SC-32-7-5.5	1.260	-	±0.1	0.276	-	-	±0.1	-	0.22	-	-	0.43	-	-	-	-	52.83 lbf (235 N)
50.4-SC-40-8-5.5	1.575	-	±0.1	0.315	-	-	±0.1	-	0.22	-	-	0.41	-	-	-	-	121 lbf (540 N)

Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)

d₁	Tolérances (millimètres) HF	ND / SC	h	Tolérances (millimètres) HF	ND	SC	d₂ HF	ND / SC	d₃ HF	d₄ HF	ND / SC	d₅ HF	t HF	Forces magnétiques nominales HF	ND	SC

0.394	-	±0.1	0.177	-	±0.1	-	-	0.10	-	-	0.20	-	-	-	4.27 lbf (19 N)	-
0.512	-	±0.1	0.177	-	±0.1	-	-	0.14	-	-	0.26	-	-	-	8.99 lbf (40 N)	-
0.630	±0.1	±0.1	0.177	+0.2/-0.1	±0.1	±0.1	0.14	0.14	-	0.28	0.26	-	-	3.15 lbf (14 N)	16.86 lbf (75 N)	12.81 lbf (57 N)
0.787	±0.1	±0.1	0.236	+0.2/-0.1	±0.1	±0.1	0.17	0.18	-	0.39	0.37	-	-	6.07 lbf (27 N)	23.60 lbf (105 N)	18.21 lbf (81 N)
0.984	±0.1	±0.1	0.276	+0.3/-0.2	±0.2	±0.1	0.22	0.18	-	0.47	0.35	-	-	8.09 lbf (36 N)	35.97 lbf (160 N)	23.60 lbf (105 N)
1.260	±0.1	±0.1	0.276	+0.3/-0.2	±0.2	±0.1	0.22	0.22	-	0.47	0.43	-	-	16.19 lbf (72 N)	69.69 lbf (310 N)	52.83 lbf (235 N)
1.575	+0.2/-0.1	±0.1	0.315	+0.4/-0.2	±0.2	±0.1	0.22	0.22	-	0.51	0.41	-	-	20.23 lbf (90 N)	112 lbf (500 N)	121 lbf (540 N)
1.850	-	+0.2/-0.1	0.362	-	±0.3	-	-	0.33	-	-	0.68	-	-	-	166 lbf (740 N)	-
1.969	+0.2/-0.1	-	0.394	+0.5/-0.2	-	-	-	-	0.33	-	-	0.87	0.33	40.47 lbf (180 N)	-	-
2.244	+0.2/-0.1	-	0.433	+0.5/-0.2	-	-	-	-	0.26	-	-	0.94	0.35	51.71 lbf (230 N)	-	-
2.480	+0.3/-0.1	-	0.551	+0.5/-0.2	-	-	-	-	0.26	-	-	0.94	0.47	65.19 lbf (290 N)	-	-
3.150	+0.3/-0.1	-	0.394	+0.5/-0.2	-	-	-	-	0.26	-	-	1.26	0.31	101 lbf (450 N)	-	-
3.150	+0.3/-0.1	-	0.709	+0.5/-0.2	-	-	-	-	0.26	-	-	0.45	0.59	121 lbf (540 N)	-	-
3.268	+0.3/-0.1	-	0.709	+0.5/-0.2	-	-	-	-	0.41	-	-	1.26	0.59	135 lbf (600 N)	-	-
3.937	+0.5/-0.1	-	0.866	+0.5/-0.2	-	-	-	-	0.41	-	-	1.34	0.71	153 lbf (680 N)	-	-

Configuration et prix

Pièce sélectionnée

Référence

Total (net)

Can$5.70

Disponible sous 1 - 2 semaines

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	24	Can$5.70
25	49	Can$5.22
50	99	Can$4.75
≥ 100		Can$4.27

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.009 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
