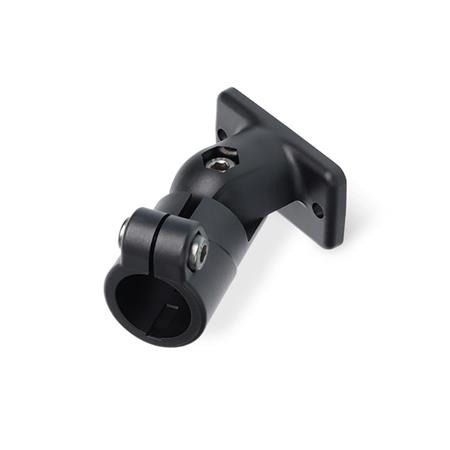

Dans la position initiale, l’axe de l’alésage de serrage des noix de serrage articulées EN 282.9 est perpendiculaire à la surface de la bride et peut être pivoté de ±90°. Il maintient les tubes ronds typiques avec toute la surface en contact avec l’ensemble de la section transversale de l’alésage.
À l'emplacement des vis z1, la vis à tête creuse réduit la section transversale de l'alésage pour le serrage. Les douilles à serrage EN 290 peuvent être utilisées pour réduire les diamètres des sections transversales de l’alésage.
L'emplacement des vis z2 sert à fixer l’axe du joint, qui peut être réglé en continu ou par pas de 10°, selon le modèle.
Pour un serrage sans outils, les vis à tête creuse peuvent être remplacées par les manettes indexables GN 911.9 répertoriées dans le tableau en tant qu'accessoire.
Spécifications
Noix de serrage
Plastique, polyamide (PA)
Renforcé de fibre de verre
Température de fonctionnement
-4 °F à +212 °F (-20 °C à +100 °C)
Couleur
Noir, RAL 9005, finition mateSW
Gris, RAL 7040, finition mateGR
Vis à tête creuse ISO 4762
Inox AISI 304
Écrous à 6 pans DIN 985
Inox AISI 304
Autobloquant avec anneau en polyamide
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).
Poids: 0.313 lbs
Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires. Téléphone: 1-800-397-6993
Original design
