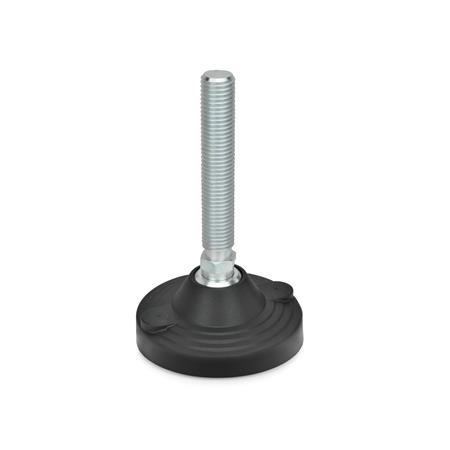

Pieds de machine avec trous de fixation EN 245

ELESA original design code

LV.F-125-ACV

Type: A - Sans écrou, sans sous-couche en caoutchouc

Fiche standard EN 245 Imprimer cette page Valeurs de résistance des vis Caractéristiques du plastique

Description du produit

Les pieds de machine GN 244 sont réputés pour leur capacité de charge statique élevée.

Les valeurs indiquées dans le tableau concernant la capacité de charge statique servent de guide uniquement et si elles sont dépassées, une déformation permanente grave ou une rupture du support en plastique pourrait se produire.

Les valeurs indiquées ci-dessus ont été obtenues par une série d'essais au cours desquels un nombre limité de pieds de machine ont été soumis pendant une durée limitée à une charge statique verticale par rapport aux pieds.

Spécifications

Pied
Plastique Technopolymère (polyamide PA)

renforcé de fibre de verre
noir mat
résistant aux températures jusqu'à 100 °C

Goujon fileté
Acier zingué, passivé bleu

Classe 5.8 de résistance à la traction (500 N/mm²)

Écrous à 6 pans DIN 934
Acier zingué, passivé bleu

Sous-couche en caoutchouc (NBR)

Shore A 90, noir
renforcé par un disque en acier zingué

RoHS

Pièce sélectionnée

Référence A - Sans écrou, sans sous-couche en caoutchouc	Référence B - Avec écrou, sans sous-couche en caoutchouc	Référence AG - Sans écrou, avec sous-couche en caoutchouc	Référence BG - Avec écrou, avec sous-couche en caoutchouc	d₁	d₂ Thread	l₁	l₂	l₃	l₄	d₃	k	A/F	Charge statique en kN (voir informations)


245-125-M20-136-A	245-125-M20-136-B	245-125-M20-136-AG	245-125-M20-136-BG	4.92	M 20	5.35	2.52	1.77	0.91	0.49	3.74	0.94	8992 lbf (40 kN)
245-125-M20-186-A	245-125-M20-186-B	245-125-M20-186-AG	245-125-M20-186-BG	4.92	M 20	7.32	2.52	1.77	0.91	0.49	3.74	0.94	8992 lbf (40 kN)
245-125-M24-136-A	245-125-M24-136-B	245-125-M24-136-AG	245-125-M24-136-BG	4.92	M 24	5.35	2.52	1.77	0.91	0.49	3.74	0.94	8992 lbf (40 kN)
245-125-M24-186-A	245-125-M24-186-B	245-125-M24-186-AG	245-125-M24-186-BG	4.92	M 24	7.32	2.52	1.77	0.91	0.49	3.74	0.94	8992 lbf (40 kN)
245-125-M30-136-A	245-125-M30-136-B	245-125-M30-136-AG	245-125-M30-136-BG	4.92	M 30	5.35	2.52	1.77	0.91	0.49	3.74	1.18	8992 lbf (40 kN)
245-125-M30-186-A	245-125-M30-186-B	245-125-M30-186-AG	245-125-M30-186-BG	4.92	M 30	7.32	2.52	1.77	0.91	0.49	3.74	1.18	8992 lbf (40 kN)

d₁	d₂ Thread	l₁	l₂	l₃	l₄	d₃	k	A/F	Charge statique en kN (voir informations)

4.92	M 20	5.35	7.32	2.52	1.77	0.91	0.49	3.74	0.94	8992 lbf (40 kN)
4.92	M 24	5.35	7.32	2.52	1.77	0.91	0.49	3.74	0.94	8992 lbf (40 kN)
4.92	M 30	5.35	7.32	2.52	1.77	0.91	0.49	3.74	1.18	8992 lbf (40 kN)

Référence

Total (net)

Can$63.41

Disponible sous 1 - 2 semaines

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	6	Can$63.41
7	99	Can$61.10
100	249	Can$57.65
≥ 250		Can$51.88

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 1.347 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993

Données CAD

Autres formats de données

À propos des téléchargements CAO

EN 245 Pieds de machine avec trous de fixation Goujon fileté à assise sphérique

Description du produit

Spécifications

Options de pièce / Tableau

Type

Métrique

Configuration et prix

Pièce sélectionnée

Données CAD

Données CAD

Connexion

Téléchargement rapide

Besoin d’aide?

Ceci pourrait également vous intéresser...

derniers clics

A	Sans écrou, sans sous-couche en caoutchouc
B	Avec écrou, sans sous-couche en caoutchouc
AG	Sans écrou, avec sous-couche en caoutchouc
BG	Avec écrou, avec sous-couche en caoutchouc
