Anneaux de levage articulés GN 586.1

Fiche standard GN 586.1 Imprimer cette page Application et notes de sécurité Notice d'utilisation GN 586.1

Description du produit

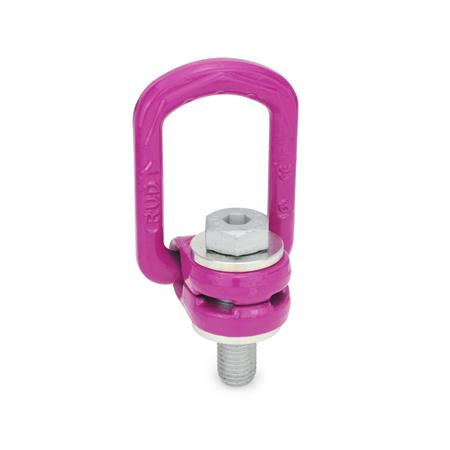

Les anneaux de levage articulés GN 586.1 peuvent être repliés et tournés dans toutes les directions, portant la pleine charge dans n'importe quelle direction de tension approuvée.

Ces anneaux de levage articulés offrent une capacité de charge élevée et sont testés pour répondre à des normes de sécurité élevées dans tous les sens de charge (facteur de sécurité 4).

Les valeurs nominales de capacité de charge indiquées dans le tableau correspondent aux conditions de charge les plus extrêmes et sont également clairement indiquées sur l'anneau.

Les anneaux de levage articulés GN 586.1 sont conformes à la directive 2006/42/EG sur la construction mécanique et sont testés BG.

Le transpondeur RFID intégré sert à identifier clairement le dispositif de levage, par exemple lors des inspections périodiques obligatoires.

Cette série remplace les anneaux de levage articulés GN 586 précédents pour les dimensions métriques.

Spécifications

Anneau de levage articulé
Acier
Matériau allemand n° 1.6541

Forgé
Trempé à haute résistance
Résistance électromagnétique 100 % testée conforme à la norme EN 1677
Fini poudré rose vif

Support
Acier

Forgé
Trempé à haute résistance
Résistance électromagnétique 100 % testée
Fini poudré rose vif

Boulon fileté
Acier

Trempé à haute résistance
Finition Delta-Tone^®
(revêtement de zinc lamellaire inorganique)

Douille
Acier zingué galvanisé

RoHS

Pièce sélectionnée

Référence	d₁ Filetage	d₂	h₁	h₂	h₃	h₄	k₁	k₂	k₃	k₄	k₅	l₁	l₂	r	A/F₁ en mm	A/F₂ en mm	Couple de serrage en Nm	Charge nominale (WLL) en tonnes métriques

586.1-M8	M 8	0.94	3.43	2.95	1.57	1.38	0.47	2.05	1.34	2.95	1.77	0.43	1.18	1.26	13	5	30	0.63
586.1-M10	M 10	0.94	3.43	2.95	1.54	1.42	0.47	2.05	1.34	2.95	1.77	0.59	1.18	1.26	17	6	60	0.9
586.1-M12	M 12	1.02	3.43	2.95	1.50	1.46	0.47	2.05	1.34	2.95	1.77	0.71	1.26	1.26	19	8	150	1.35
586.1-M16	M 16	1.18	3.90	3.35	1.54	1.81	0.53	2.20	1.50	3.39	1.85	0.87	1.36	1.50	24	10	150	2
586.1-M20	M 20	1.77	5.00	4.33	2.17	2.17	0.65	3.23	2.13	4.45	2.52	1.26	1.97	1.89	30	12	400	3.5
586.1-M24	M 24	1.77	5.63	4.92	2.64	2.28	0.71	3.23	2.13	5.12	3.07	1.46	1.97	1.89	36	14	760	4.5
586.1-M30	M 30	2.36	6.69	5.79	2.64	3.15	0.89	4.06	2.56	5.94	3.15	1.93	2.36	2.64	46	17	1000	6.7

d₁ Filetage	d₂	h₁	h₂	h₃	h₄	k₁	k₂	k₃	k₄	k₅	l₁	l₂	r	A/F₁ en mm	A/F₂ en mm	Couple de serrage en Nm	Charge nominale (WLL) en tonnes métriques

M 8	0.94	3.43	2.95	1.57	1.38	0.47	2.05	1.34	2.95	1.77	0.43	1.18	1.26	13	5	30	0.63
M 10	0.94	3.43	2.95	1.54	1.42	0.47	2.05	1.34	2.95	1.77	0.59	1.18	1.26	17	6	60	0.9
M 12	1.02	3.43	2.95	1.50	1.46	0.47	2.05	1.34	2.95	1.77	0.71	1.26	1.26	19	8	150	1.35
M 16	1.18	3.90	3.35	1.54	1.81	0.53	2.20	1.50	3.39	1.85	0.87	1.36	1.50	24	10	150	2
M 20	1.77	5.00	4.33	2.17	2.17	0.65	3.23	2.13	4.45	2.52	1.26	1.97	1.89	30	12	400	3.5
M 24	1.77	5.63	4.92	2.64	2.28	0.71	3.23	2.13	5.12	3.07	1.46	1.97	1.89	36	14	760	4.5
M 30	2.36	6.69	5.79	2.64	3.15	0.89	4.06	2.56	5.94	3.15	1.93	2.36	2.64	46	17	1000	6.7

Référence

Total (net)

Can$329.25

In Stock: 6

En stock

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	4	Can$329.25
5	9	Can$301.82
10	24	Can$274.38
≥ 25		Can$246.94

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.573 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
