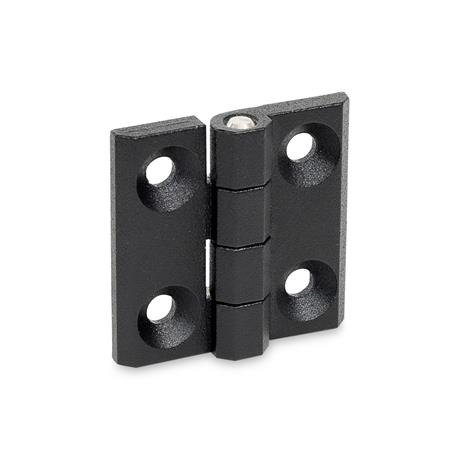

Charnières GN 237

Matériau: ZD - Zinc moulé sous pression
Type: A - 2x2 alésages pour vis à tête fraisée
Finition: SW - Noir, RAL 9005, finition texturée

Fiche standard GN 237 Imprimer cette page Liste des types de charnière Caractéristiques de l'inox Informations sur la capacité de charge

Description du produit

Les charnières GN 237 se distinguent par leur conception compacte et stable. Les nombreux choix de matériau et de surface en combinaison aux deux types de montage permettent des applications très spécifiques.

Spécifications

Corps
Zinc moulé sous pressionZD

Fini poudré
Noir, RAL 9005, finition texturéeSW
Argenté, RAL 9006, finition texturéeSR

Corps
AluminiumAL
Finition anodisée, couleur naturelleEL

Goupille de charnière

Versions en zinc moulé sous pression Inox AISI 303
Version aluminium : Inox AISI 316L

Goujons filetés pour les versions de type C
Inox AISI 316

RoHS

Sur demande

Attaches de différentes tailles (unités métriques et pouces), et divers conditionnements

Pièce sélectionnée

Référence SW	Référence SR	Référence CR	Référence EL	l₁	Matériau Type A	Type C	l₂	d₁	d₂	d₃	h₁	h₂	h₃	h₄ +0.02	l₃ ZD	AL	l₄	m₁	m₂

237-ZD-30-30-A-SW	237-ZD-30-30-A-SR	237-ZD-30-30-A-CR		1.18	ZD \| AL	-	1.18	-	0.17	0.12	0.30	0.16	0.17	0.34 +0.02	0.42	-	-	0.71	0.71
			237-AL-30-30-A-EL	1.18	ZD \| AL	-	1.18	-	0.17	0.12	0.30	0.16	0.17	0.34 +0.02	-	0.42	-	0.71	0.71
237-ZD-40-40-A-SW	237-ZD-40-40-A-SR	237-ZD-40-40-A-CR		1.57	ZD \| AL	-	1.57	-	0.21	0.16	0.35	0.20	0.22	0.43 +0.02	0.55	-	-	0.98	0.98
			237-AL-40-40-A-EL	1.57	ZD \| AL	-	1.57	-	0.21	0.16	0.35	0.20	0.22	0.43 +0.02	-	0.63	-	0.98	0.98
237-ZD-50-50-A-SW	237-ZD-50-50-A-SR	237-ZD-50-50-A-CR		1.97	ZD \| AL	-	1.97	-	0.25	0.24	0.45	0.24	0.26	0.51 +0.02	0.73	-	-	1.18	1.18
			237-AL-50-50-A-EL	1.97	ZD \| AL	-	1.97	-	0.25	0.24	0.45	0.24	0.26	0.51 +0.02	-	0.83	-	1.18	1.18
237-ZD-60-60-A-SW	237-ZD-60-60-A-SR	237-ZD-60-60-A-CR		2.36	ZD \| AL	-	2.36	-	0.33	0.31	0.59	0.31	0.33	0.67 +0.02	0.85	-	-	1.42	1.42
			237-AL-60-60-A-EL	2.36	ZD \| AL	-	2.36	-	0.33	0.31	0.59	0.31	0.33	0.67 +0.02	-	1.02	-	1.42	1.42

Référence SW	Référence SR	Référence CR	l₁	Matériau Type A	Type C	l₂	d₁	d₂	d₃	h₁	h₂	h₃	h₄ +0.02	l₃ ZD	AL	l₄	m₁	m₂

237-ZD-40-40-C-SW	237-ZD-40-40-C-SR	237-ZD-40-40-C-CR	1.57	-	ZD	1.57	M 5	-	0.16	0.35	0.20	0.22	0.43 +0.02	0.55	-	0.47	0.98	0.98
237-ZD-50-50-C-SW	237-ZD-50-50-C-SR	237-ZD-50-50-C-CR	1.97	-	ZD	1.97	M 6	-	0.24	0.45	0.24	0.26	0.51 +0.02	0.73	-	0.47	1.18	1.18
237-ZD-60-60-C-SW	237-ZD-60-60-C-SR	237-ZD-60-60-C-CR	2.36	-	ZD	2.36	M 8	-	0.31	0.59	0.31	0.33	0.67 +0.02	0.85	-	0.55	1.42	1.42

l₁	Matériau Type A	Type C	l₂	d₁	d₂	d₃	h₁	h₂	h₃	h₄ +0.02	l₃ ZD	AL	l₄	m₁	m₂

1.18	ZD \| AL	-	1.18	-	0.17	0.12	0.30	0.16	0.17	0.34	0.42	0.42	-	0.71	0.71
1.57	ZD \| AL	ZD	1.57	M 5	0.21	0.16	0.35	0.20	0.22	0.43	0.55	0.63	0.47	0.98	0.98
1.97	ZD \| AL	ZD	1.97	M 6	0.25	0.24	0.45	0.24	0.26	0.51	0.73	0.83	0.47	1.18	1.18
2.36	ZD \| AL	ZD	2.36	M 8	0.33	0.31	0.59	0.31	0.33	0.67	0.85	1.02	0.55	1.42	1.42
