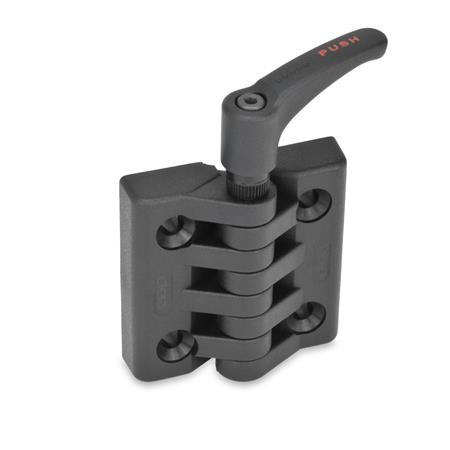

Charnières verrouillables EN 151.2

ELESA original design
code: CFA-ERS

Fiche standard EN 151.2 Imprimer cette page Liste des types de charnière Caractéristiques du plastique Informations sur la capacité de charge

Description du produit

Les charnières EN 151.2 permettent de verrouiller les portes, les volets etc. dans toute position.

Lorsqu'elle n'est pas engagée, la manette n'est pas reliée à la goupille de charnière et se trouve dans une position "roue libre".

Lorsque l'opérateur enfonce le bouton de la manette, il s'engage dans deux encoches et la charnière peut être serrée ou desserrée. Ceci évite tout déplacement accidentel de la charnière. Cela garantit également que le levier ne gêne pas le mouvement de la charnière.

Spécifications

Corps

Plastique (Polyamide PA)
noir, finition mate
résistant aux températures jusqu'à 80 °C (176 °F)

Goupille
Acier, noirci

Manette indexable de sécurité EN 604.2

Plastique (Polyamide PA)
noir

RoHS

Sur demande

Attaches de différentes tailles (unités métriques et pouces), et divers conditionnements

Pièce sélectionnée

Référence	l₁ Dimension nominale	Dimension réelle	l₂ Dimension nominale	Dimension réelle	d₁	d₂	h₁	h₂	h₃	h₄	h₅	l₃	l₄	m₁ ±0.01	m₂ ±0.01

5MTDA	1.89	1.89	1.93	1.95	0.22	0.16	0.75	0.43	0.51	1.42	1.02	1.73	0.67	1.22 ±0.01	1.18 ±0.01
6MTDB	2.52	2.52	2.56	2.56	0.26	0.20	0.91	0.53	0.59	1.42	1.18	1.73	0.94	1.57 ±0.01	1.57 ±0.01
10MTDC	3.86	3.84	3.86	3.80	0.41	0.31	1.38	0.81	0.91	1.89	1.81	2.48	1.38	2.46 ±0.01	2.34 ±0.01

l₁ Dimension nominale	Dimension réelle	l₂ Dimension nominale	Dimension réelle	d₁	d₂	h₁	h₂	h₃	h₄	h₅	l₃	l₄	m₁ ±0.01	m₂ ±0.01

1.89	1.89	1.93	1.95	0.22	0.16	0.75	0.43	0.51	1.42	1.02	1.73	0.67	1.22	1.18
2.52	2.52	2.56	2.56	0.26	0.20	0.91	0.53	0.59	1.42	1.18	1.73	0.94	1.57	1.57
3.86	3.84	3.86	3.80	0.41	0.31	1.38	0.81	0.91	1.89	1.81	2.48	1.38	2.46	2.34

Référence

Total (net)

Can$22.55

In Stock: 7

En stock

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	9	Can$22.55
10	249	Can$21.73
250	499	Can$20.50
≥ 500		Can$18.45

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.094 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993
