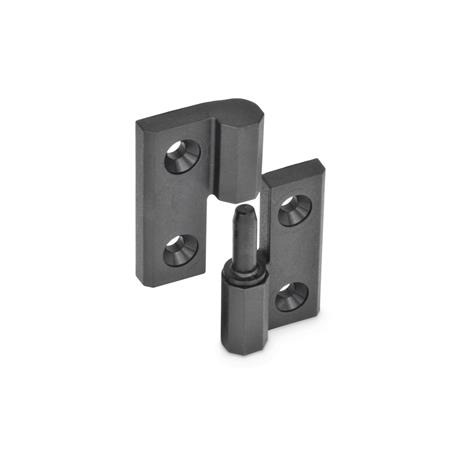

EN 337.1 Paumelles Technopolymère, avec trous traversant fraisés

ELESA original design
code: CFMY.

N° d'identification: 1 - Palier fixe (goupille) droite

Fiche standard EN 337.1 Imprimer cette page Liste des types de charnière Informations sur la capacité de charge Caractéristiques du plastique

Description du produit

Les charnières EN 337.1 sont conçues de telle sorte que les deux côtés de la charnière peuvent être facilement séparés l'un de l'autre.

Spécifications

Corps de charnière

Technopolymère (Polyamide PA-HP)
renforcé de fibre de verre
Résistant aux températures jusqu'à
212 °F (100 °C)
Noir, finition mate

Goupille de charnière
Technopolymère
à base polyamide, renforcé de fibre de verre (PA)

RoHS

Sur demande

Disponible avec axe de support fixe sur la droite ou la gauche.
Attaches de différentes tailles (unités métriques et pouces), et divers conditionnements

EN 337.1 Paumelles technopolymère, avec trous traversants fraisés schéma

Masquer schéma technique

Options de pièce / Tableau

Type

A	2x2 alésages pour vis à tête fraisée

N° d'identification

1	Palier fixe (goupille) droite
2	Palier fixe (goupille) gauche

Référence 1 - Palier fixe (goupille) droite	Référence 2 - Palier fixe (goupille) gauche	l₁	l₂	d₁ +0.02 Trou traversant	d₂	h₁	h₂	h₃	h₄	l₃	m₁ ±0.01	m₂ ±0.01


337.1-40-40-4-A-1-SW	337.1-40-40-4-A-2-SW	1.57	1.57	0.16 +0.02	0.16	0.35	0.20	0.22	0.43	0.55	0.98 ±0.01	0.98 ±0.01
337.1-50-50-6-A-1-SW	337.1-50-50-6-A-2-SW	1.97	1.97	0.24 +0.02	0.24	0.45	0.24	0.26	0.51	0.71	1.18 ±0.01	1.18 ±0.01
337.1-60-60-6-A-1 SW	337.1-60-60-6-A-2-SW	2.36	2.36	0.24 +0.02	0.24	0.59	0.31	0.33	0.67	1.02	1.42 ±0.01	1.42 ±0.01
337.1-60-60-8-A-1-SW	337.1-60-60-8-A-2-SW	2.36	2.36	0.31 +0.02	0.31	0.59	0.31	0.33	0.67	1.02	1.42 ±0.01	1.42 ±0.01

Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)

l₁	l₂	d₁ +0.02 Trou traversant	d₂	h₁	h₂	h₃	h₄	l₃	m₁ ±0.01	m₂ ±0.01

1.57	1.57	0.16	0.16	0.35	0.20	0.22	0.43	0.55	0.98	0.98
1.97	1.97	0.24	0.24	0.45	0.24	0.26	0.51	0.71	1.18	1.18
2.36	2.36	0.24	0.24	0.59	0.31	0.33	0.67	1.02	1.42	1.42
2.36	2.36	0.31	0.31	0.59	0.31	0.33	0.67	1.02	1.42	1.42

Configuration et prix

Pièce sélectionnée

Référence

Total (net)

Can$8.72

Disponible sous 1 - 2 semaines

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	9	Can$8.72
10	249	Can$8.40
250	499	Can$7.92
≥ 500		Can$7.13

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.030 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
