Roulettes pivotantes à usage léger LKRXA-TPA

Type: KD-FI-FK - Joints de roulement à billes avec frein stop-fix, avec protection de la bande de roulement

Description du produit

Plage de capacité de charge allant de 100 à 120 kg.
Faible résistance au roulement.
Résistant à la corrosion.
La capacité de charge est basée sur un fonctionnement manuel.
Les dimensions indiquées pour les roues et les pneus sont valides pour les pneus non chargés et peuvent légèrement augmenter en épaisseur et en diamètre pendant les opérations. Par conséquent, il faut tenir compte du jeu possible.

Spécifications

Support
- Inox chrome-nickel de haute qualité, norme européenne n° 1.4301 (AISI 304)
- avec support de trou de boulon
- double roulement à billes dans la couronne du pivot
- Axe de pivot robuste
- Axe de roue boulonné

Roue
- Caoutchouc thermoplastique gris, roulement lisse
- pneu anti-traces (dureté 85° Shore A)
- lié au centre de la roue en polypropylène
- La version avec roulement à billes est livrée avec des jantes en matière synthétique

RoHS

Sur demande

Roues individuelles, série TPA
Série "ELS" antistatique

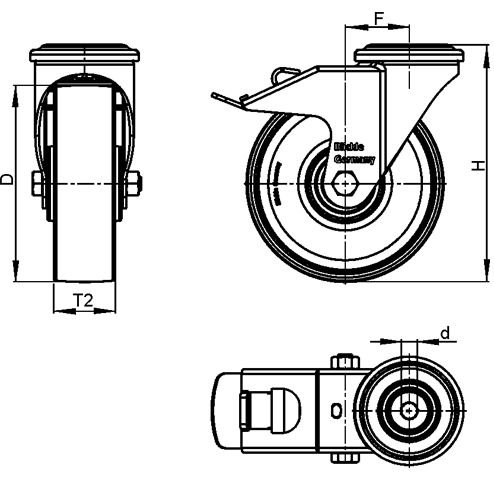

Référence G - Palier lisse	Référence G-FI - Palier lisse avec frein stop-fix	Référence KD-FI-FK - Joints de roulement à billes avec frein stop-fix, avec protection de la bande de roulement	Référence KD-FK - Joints de roulement à billes avec protection de la bande de roulement	Nominal Roue Diamètre (Pouce)	D Roue Diamètre	T₂ Bande de roulement Largeur	H Total Hauteur	Plaque Diamètre	d Trou de boulon Taille	Utiliser le boulon de montage	F Roulette pivotante excentrée	Charge de charge in N


80GLSD	80GLSD/FI	80HLSD/FIFK	80HLSD/FK	3.125	3.15	1.26	4.25	2.24	0.43	M10 / 3/8"	1.57	214 lbf (950 N)
101GLSD	101GLSD/FI	101HLSD/FIFK	101HLSD/FK	4	3.94	1.26	5.24	2.24	0.43	M10 / 3/8"	1.57	225 lbf (1000 N)
126GLSD	126GLSD/FI	126HLSD/FIFK	126HLSD/FK	5	4.92	1.26	6.22	2.24	0.43	M10 / 3/8"	1.57	247 lbf (1100 N)
80GLSC	80GLSC/FI	80HLSC/FIFK	80HLSC/FK	3.125	3.15	1.26	4.25	2.24	0.51	M12 / 1/2"	1.57	214 lbf (950 N)
101GLSC	101GLSC/FI	101HLSC/FIFK	101HLSC/FK	4	3.94	1.26	5.24	2.24	0.51	M12 / 1/2"	1.57	225 lbf (1000 N)
126GLSC	126GLSC/FI	126HLSC/FIFK	126HLSC/FK	5	4.92	1.26	6.22	2.24	0.51	M12 / 1/2"	1.57	247 lbf (1100 N)

Référence
G - Palier lisse

Référence
G-FI - Palier lisse avec frein stop-fix

Référence
KD-FI-FK - Joints de roulement à billes avec frein stop-fix, avec protection de la bande de roulement

Référence
KD-FK - Joints de roulement à billes avec protection de la bande de roulement

Nominal
Roue
Diamètre
(Pouce)

D
Roue
Diamètre

T₂
Bande de roulement
Largeur

H
Total
Hauteur

Plaque
Diamètre

d
Trou de boulon
Taille

Utiliser le boulon de montage

F
Roulette pivotante excentrée

Charge
de charge
in N

3.125

3.15

1.26

4.25

2.24

0.43

M10 / 3/8"

1.57

214 lbf (950 N)

3.94

1.26

5.24

2.24

0.43

M10 / 3/8"

1.57

225 lbf (1000 N)

4.92

1.26

6.22

2.24

0.43

M10 / 3/8"

1.57

247 lbf (1100 N)

3.125

3.15

1.26

4.25

2.24

0.51

M12 / 1/2"

1.57

214 lbf (950 N)

3.94

1.26

5.24

2.24

0.51

M12 / 1/2"

1.57

225 lbf (1000 N)

4.92

1.26

6.22

2.24

0.51

M12 / 1/2"

1.57

247 lbf (1100 N)

Nominal Roue Diamètre (Pouce)	D Roue Diamètre	T₂ Bande de roulement Largeur	H Total Hauteur	Plaque Diamètre	d Trou de boulon Taille	Utiliser le boulon de montage	F Roulette pivotante excentrée	Charge de charge in N

3.125	3.15	1.26	4.25	2.24	0.43	M10 / 3/8"	1.57	214 lbf (950 N)
4	3.94	1.26	5.24	2.24	0.43	M10 / 3/8"	1.57	225 lbf (1000 N)
5	4.92	1.26	6.22	2.24	0.43	M10 / 3/8"	1.57	247 lbf (1100 N)
3.125	3.15	1.26	4.25	2.24	0.51	M12 / 1/2"	1.57	214 lbf (950 N)
4	3.94	1.26	5.24	2.24	0.51	M12 / 1/2"	1.57	225 lbf (1000 N)
5	4.92	1.26	6.22	2.24	0.51	M12 / 1/2"	1.57	247 lbf (1100 N)

Nominal
Roue
Diamètre
(Pouce)

D
Roue
Diamètre

T₂
Bande de roulement
Largeur

H
Total
Hauteur

Plaque
Diamètre

d
Trou de boulon
Taille

Utiliser le boulon de montage

F
Roulette pivotante excentrée

Charge
de charge
in N

3.125

3.15

1.26

4.25

2.24

0.43

M10 / 3/8"

1.57

214 lbf (950 N)

3.94

1.26

5.24

2.24

0.43

M10 / 3/8"

1.57

225 lbf (1000 N)

4.92

1.26

6.22

2.24

0.43

M10 / 3/8"

1.57

247 lbf (1100 N)

3.125

3.15

1.26

4.25

2.24

0.51

M12 / 1/2"

1.57

214 lbf (950 N)

3.94

1.26

5.24

2.24

0.51

M12 / 1/2"

1.57

225 lbf (1000 N)

4.92

1.26

6.22

2.24

0.51

M12 / 1/2"

1.57

247 lbf (1100 N)

Pièce sélectionnée

Référence

Total (net)

Can$77.99

Disponible sous 1 - 2 semaines

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	24	Can$77.99
25	49	Can$71.49
50	99	Can$65.00
≥ 100		Can$58.50

Prop 65: -

Pour plus d'informations, veuillez contacter notre service commercial.

RoHS: -

Aucun détail sur la compatibilité RoHS n'est disponible pour le moment. Veuillez contacter notre service commercial pour plus d'informations.

Poids: 0.925 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993

Données CAD

Autres formats de données

À propos des téléchargements CAO

LKRXA-TPA Roulettes pivotantes à usage léger Roue en caoutchouc thermoplastique, noyau des roues en polypropylène

Description du produit

Spécifications

Sur demande

Options de pièce / Tableau

Type

Métrique

Configuration et prix

Pièce sélectionnée

Données CAD

Données CAD

Connexion

Téléchargement rapide

Besoin d’aide?

derniers clics

G	Palier lisse
G-FI	Palier lisse avec frein stop-fix
KD-FI-FK	Joints de roulement à billes avec frein stop-fix, avec protection de la bande de roulement
KD-FK	Joints de roulement à billes avec protection de la bande de roulement
