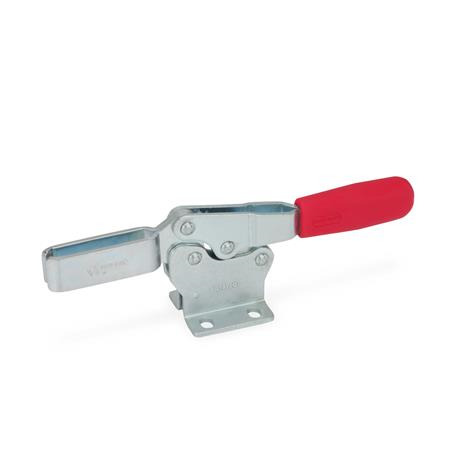

Sauterelles tirées GN 820

Type: M - Version barre en U, avec deux rondelles à bride

Fiche standard GN 820 Imprimer cette page Informations générales sur les sauterelles

Description du produit

Les sauterelles tirées GN 820 fonctionnent selon le principe de la bascule : la manette et la barre de serrage se déplacent dans le sens opposé.

Elles nécessitent moins d'espace pour l'action de serrage. En position serrée, la manette de commande est en position horizontale.

Les sauterelles tirées dans la version à barre en U avec deux rondelles à brides (type M) peuvent recevoir une vis de serrage spécifique à l'application. Un ensemble de broches avec pointe en caoutchouc néoprène est également inclus pour le type MC.

La version Type O peut être utilisée soit en soudant le fermoir qui peut ensuite recevoir un composant de fixation spécifique à l'application.

Spécifications

Acier
- Acier cémenté C10
  zingué, finition passivée bleue
- Axes de support trempés
- Rivets de roulement (à partir de la taille 355) cémentés

Toutes les pièces mobiles
sont lubrifiées avec une graisse spéciale

Poignée
Plastique rouge de haute qualité résistant à l'huile

Ensemble de broches en néoprène (Type MC)
- Goujon fileté
  Acier, zingué, finition passivée bleue
- Pointe de broche
  Caoutchouc néoprène noir (CR), 85° Shore A, vulcanisé

RoHS

Accessoire

Colliers de montage GN 801
Rallonges de bras de serrage GN 801.1
Rallonges de bras de serrage GN 801.2
Rallonges de bras de serrage GN 809.1

Pièce sélectionnée

Référence	Taille	F_H Holding capacitiy	a ≈	b₁	b₂	b₃	d₁	d₂	h₁ ≈	h₂	h₃	h₄	h₅ max.

820-25-M	25	89.92 lbf (400 N)	0.39	0.94	0.96	0.17	M 4	0.17	0.91	0.47	0.28	-	-
820-25-MC	25	89.92 lbf (400 N)	0.39	0.94	0.96	0.17	M 4	0.17	0.91	0.47	0.28	0.53	0.12
820-75-M	75	202 lbf (900 N)	0.79	1.10	1.02	0.22	M 5	0.18	1.46	0.79	0.43	-	-
820-75-MC	75	202 lbf (900 N)	0.79	1.10	1.02	0.22	M 5	0.18	1.46	0.79	0.43	0.75	0.20
820-75-O	75	202 lbf (900 N)	-	1.10	1.02	-	M 5	0.18	1.46	0.79	0.43	-	-
820-130-M	130	225 lbf (1000 N)	1.26	1.42	1.57	0.26	M 6	0.22	2.01	1.20	0.63	-	-
820-130-MC	130	225 lbf (1000 N)	1.26	1.42	1.57	0.26	M 6	0.22	2.01	1.20	0.63	1.00	0.55
820-130-O	130	225 lbf (1000 N)	-	1.42	1.57	-	M 6	0.22	2.01	1.20	0.63	-	-
820-230-M	230	382 lbf (1700 N)	1.46	1.73	1.65	0.33	M 8	0.26	2.42	1.44	0.71	-	-
820-230-MC	230	382 lbf (1700 N)	1.46	1.73	1.65	0.33	M 8	0.26	2.42	1.44	0.71	1.18	0.49
820-230-O	230	382 lbf (1700 N)	-	1.73	1.65	-	M 8	0.26	2.42	1.44	0.71	-	-
820-355-M	355	405 lbf (1800 N)	2.28	2.36	2.20	0.41	M 10	0.33	3.27	1.97	0.87	-	-
820-355-MC	355	405 lbf (1800 N)	2.28	2.36	2.20	0.41	M 10	0.33	3.27	1.97	0.87	1.46	0.93
820-355-O	355	405 lbf (1800 N)	-	2.36	2.20	-	M 10	0.33	3.27	1.97	0.87	-	-
820-455-M	455	719 lbf (3200 N)	2.56	2.76	2.56	0.49	M 12	0.33	3.88	2.36	1.02	-	-
820-455-MC	455	719 lbf (3200 N)	2.56	2.76	2.56	0.49	M 12	0.33	3.88	2.36	1.02	1.69	1.08
820-455-O	455	719 lbf (3200 N)	-	2.76	2.56	-	M 12	0.33	3.88	2.36	1.02	-	-

Taille	l₁ ≈	l₂ ≈	l₃ ≈	l₄ max.	l₅	m₁	m₂	m₃	r	s₁	s₂	w Plage réglable

25	2.72	1.69	0.79	-	-	0.59	0.63	0.63	0.96	0.05	-	-
25	2.72	1.69	0.79	-	0.91	0.59	0.63	0.63	0.96	0.05	-	0.16
75	4.65	2.64	1.57	-	-	0.53	0.63	0.75	1.69	0.08	-	-
75	4.65	2.64	1.57	-	1.77	0.53	0.63	0.75	1.69	0.08	-	0.59
75	4.65	2.64	-	1.95	-	0.53	0.63	0.75	1.69	0.08	0.16	-
130	6.61	3.62	2.09	-	-	1.02	0.88	1.12	2.44	0.10	-	-
130	6.61	3.62	2.09	-	2.17	1.02	0.88	1.12	2.44	0.10	-	0.69
130	6.61	3.62	-	2.52	-	1.02	0.88	1.12	2.44	0.10	0.20	-
230	7.72	4.33	2.50	-	-	1.02	1.02	1.24	2.83	0.12	-	-
230	7.72	4.33	2.50	-	2.68	1.02	1.02	1.24	2.83	0.12	-	0.79
230	7.72	4.33	-	3.07	-	1.02	1.02	1.24	2.83	0.12	0.24	-
355	10.63	6.34	3.78	-	-	1.61	1.53	1.69	4.27	0.14	-	-
355	10.63	6.34	3.78	-	3.03	1.61	1.53	1.69	4.27	0.14	-	0.75
355	10.63	6.34	-	4.53	-	1.61	1.53	1.69	4.27	0.14	0.28	-
455	12.17	7.32	4.57	-	-	1.63	1.57	1.69	4.96	0.16	-	-
455	12.17	7.32	4.57	-	3.94	1.63	1.57	1.69	4.96	0.16	-	1.30
455	12.17	7.32	-	5.31	-	1.63	1.57	1.69	4.96	0.16	0.39	-

Taille	F_H Holding capacitiy	a ≈	b₁	b₂	b₃	d₁	d₂	h₁ ≈	h₂	h₃	h₄	h₅ max.

25*	89.92 lbf (400 N)	0.39	0.94	0.96	0.17	M 4	0.17	0.91	0.47	0.28	0.53	0.12
75	202 lbf (900 N)	0.79	1.10	1.02	0.22	M 5	0.18	1.46	0.79	0.43	0.75	0.20
130	225 lbf (1000 N)	1.26	1.42	1.57	0.26	M 6	0.22	2.01	1.20	0.63	1.00	0.55
230	382 lbf (1700 N)	1.46	1.73	1.65	0.33	M 8	0.26	2.42	1.44	0.71	1.18	0.49
355	405 lbf (1800 N)	2.28	2.36	2.20	0.41	M 10	0.33	3.27	1.97	0.87	1.46	0.93
455	719 lbf (3200 N)	2.56	2.76	2.56	0.49	M 12	0.33	3.88	2.36	1.02	1.69	1.08

Taille	l₁ ≈	l₂ ≈	l₃ ≈	l₄ max.	l₅	m₁	m₂	m₃	r	s₁	s₂	w Plage réglable

25*	2.72	1.69	0.79	-	0.91	0.59	0.63	0.63	0.96	0.05	-	0.16
75	4.65	2.64	1.57	1.95	1.77	0.53	0.63	0.75	1.69	0.08	0.16	0.59
130	6.61	3.62	2.09	2.52	2.17	1.02	0.88	1.12	2.44	0.10	0.20	0.69
230	7.72	4.33	2.50	3.07	2.68	1.02	1.02	1.24	2.83	0.12	0.24	0.79
355	10.63	6.34	3.78	4.53	3.03	1.61	1.53	1.69	4.27	0.14	0.28	0.75
455	12.17	7.32	4.57	5.31	3.94	1.63	1.57	1.69	4.96	0.16	0.39	1.30

Référence

Total (net)

Can$13.46

In Stock: 18

En stock

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	49	Can$13.46
50	99	Can$12.34
100	249	Can$11.21
≥ 250		Can$10.09
