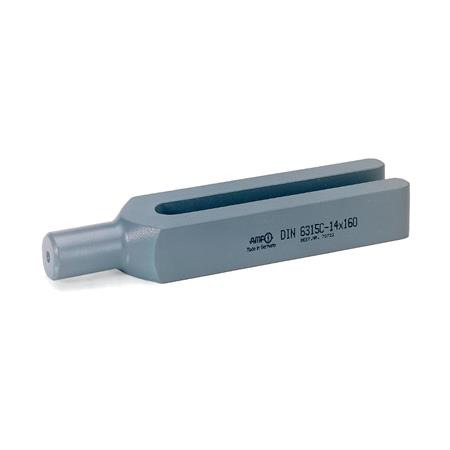

DIN 6315C Crampons à fourche Avec embout

Fiche standard DIN 6315C Imprimer cette page

Description du produit

Les brides à fourche DIN 6315C avec embout et rainure ouverte offrent de nombreuses tailles de serrage. Avec une longueur allant de 3,94” (100 mm) à 15,75” (400 mm), elles permettent de serrer des pièces aussi bien petites que très grandes.

Spécifications

Crampons à fourche
Acier trempé
Finition émaillée

RoHS

DIN 6315C Crampons à fourche avec embout schéma

Masquer schéma technique

Options de pièce / Tableau

Afficher / Masquer colonnes

Dimensions en: Pouces (remplacer par Métrique)

Référence	b₁	l₁	Mesures métriques Taille de boulon	Pouce Taille de boulon	b₂	d	h	l₂	l₃

A70706	0.35	3.94	M 8	5/16	1.18	0.47	0.59	1.18	0.71
A70714	0.43	4.92	M 10	3/8	1.18	0.63	0.79	1.42	0.94
A70722	0.55	6.30	M 14	1/2	1.57	0.79	0.98	1.77	1.18
A70730	0.55	7.87	M 14	1/2	1.57	0.79	0.98	1.77	1.18
A70748	0.71	7.87	M 18	5/8	1.97	0.94	1.18	2.17	1.42
A70755	0.71	9.84	M 18	5/8	1.97	0.94	1.18	2.17	1.42
A70763	0.87	9.84	M 22	3/4	2.36	1.18	1.57	2.56	1.77
A70771	0.87	12.40	M 22	3/4	2.36	1.18	1.57	2.56	1.77
A70789	1.02	9.84	M 24	1	2.76	1.50	1.57	3.15	2.20
A70797	1.02	12.40	M 24	1	2.76	1.50	1.57	3.15	2.20
A70805	1.30	12.40	M 30	1 1/4	3.15	1.77	1.97	3.35	2.20
A70813	1.30	15.75	M 30	1 1/4	3.15	1.77	1.97	3.35	2.20

Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)

b₁	l₁		Mesures métriques Taille de boulon	Pouce Taille de boulon	b₂	d	h	l₂	l₃

0.35	3.94	-	M 8	5/16	1.18	0.47	0.59	1.18	0.71
0.43	4.92	-	M 10	3/8	1.18	0.63	0.79	1.42	0.94
0.55	6.30	7.87	M 14	1/2	1.57	0.79	0.98	1.77	1.18
0.71	7.87	9.84	M 18	5/8	1.97	0.94	1.18	2.17	1.42
0.87	9.84	12.40	M 22	3/4	2.36	1.18	1.57	2.56	1.77
1.02	9.84	12.40	M 24	1	2.76	1.50	1.57	3.15	2.20
1.30	12.40	15.75	M 30	1 1/4	3.15	1.77	1.97	3.35	2.20

Configuration et prix

Pièce sélectionnée

Référence

Total (net)

Can$102.15

Disponible sous 1 - 2 semaines

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	9	Can$102.15
10	24	Can$93.64
25	49	Can$85.13
≥ 50		Can$76.61

Prop 65: -

Pour plus d'informations, veuillez contacter notre service commercial.

RoHS: -

Aucun détail sur la compatibilité RoHS n'est disponible pour le moment. Veuillez contacter notre service commercial pour plus d'informations.

Poids: 0.485 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
