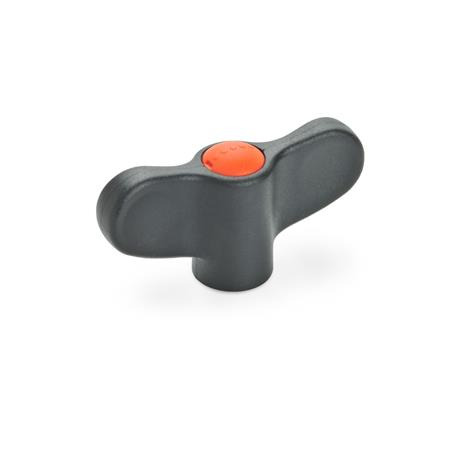

Écrous papillon Ergostyle® EN 634

ELESA original design
code: EWN.B

Couleur du capuchon: DOR - Orange, RAL 2004, finition mate

Famille de produits Ergostyle

Les pièces standard Ergostyle associent fonctionnalité et ergonomie à une apparence attrayante. Les nombreux prix de design qui leur ont été attribués sont la preuve leur exigence de haute qualité. Les produits Ergostyle sont identifiés par cinq petits points.

conception fonctionnelle, ergonomique
qualité de conception exceptionnelle (nombreux prix de design)

Afficher tous les produits Ergostyle

Fiche standard EN 634 Imprimer cette page Caractéristiques du plastique Protections contre la perte GN 111.7

Description du produit

Écrous papillon Ergostyle® en technopolymère de conception originale Elesa® EN 634.

Les marques légèrement concaves sur les extrémités des papillon aident à positionner les doigts pour appliquer la force maximale lors du serrage.

Résistant aux solvants, huiles, graisses et autres agents chimiques.

Spécifications

Plastique

Résistant aux températures jusqu'à 266 °F (130 °C)
renforcé de fibre de verre
gris foncé, finition mate
similaire à RAL 7021

Insert taraudé

Laiton
moulé

Couleur du capuchon
Gris foncé, RAL 7021, finition mateDSG DSG
Orange, RAL 2004, finition mateDOR DOR
Gris, RAL 7035, finition mateDGR DGR
Jaune, RAL 1021, finition mateDGB DGB
Bleu, RAL 5024, finition mateDBL DBL
Rouge, RAL 3000, finition mateDRT DRT
Vert, RAL 6017, finition mateDGN DGN

RoHS

Pièce sélectionnée

Référence DSG	Référence DOR	Référence DGR	Référence DGB	Référence DBL	Référence DRT	Référence DGN	d₁	d₂ Filetage	d₃	d₅	b	h₁	h₂	h₃	h₄


634-1.89-1/4X20-E-DSG	634-1.89-1/4X20-E-DOR	634-1.89-1/4X20-E-DGR	634-1.89-1/4X20-E-DGB	634-1.89-1/4X20-E-DBL	634-1.89-1/4X20-E-DRT	634-1.89-1/4X20-E-DGN	1.89	1/4 x 20	0.53	0.39	0.28	0.94	0.22	0.47	0.85
634-2.17-1/4X20-E-DSG	634-2.17-1/4X20-E-DOR	634-2.17-1/4X20-E-DGR	634-2.17-1/4X20-E-DGB	634-2.17-1/4X20-E-DBL	634-2.17-1/4X20-E-DRT	634-2.17-1/4X20-E-DGN	2.17	1/4 x 20	0.63	0.47	0.31	1.10	0.26	0.71	0.98
634-2.17-5/16X18-E-DSG	634-2.17-5/16X18-E-DOR	634-2.17-5/16X18-E-DGR	634-2.17-5/16X18-E-DGB	634-2.17-5/16X18-E-DBL	634-2.17-5/16X18-E-DRT	634-2.17-5/16X18-E-DGN	2.17	5/16 x 18	0.63	0.47	0.31	1.10	0.26	0.71	0.98
634-2.76-3/8X16-E-DSG	634-2.76-3/8X16-E-DOR	634-2.76-3/8X16-E-DGR	634-2.76-3/8X16-E-DGB	634-2.76-3/8X16-E-DBL	634-2.76-3/8X16-E-DRT	634-2.76-3/8X16-E-DGN	2.76	3/8 x 16	0.79	0.59	0.39	1.42	0.31	0.79	1.26
634-2.76-5/16X18-E-DSG	634-2.76-5/16X18-E-DOR	634-2.76-5/16X18-E-DGR	634-2.76-5/16X18-E-DGB	634-2.76-5/16X18-E-DBL	634-2.76-5/16X18-E-DRT	634-2.76-5/16X18-E-DGN	2.76	5/16 x 18	0.79	0.59	0.39	1.42	0.31	0.79	1.26
634-40-M5-E-DSG	634-40-M5-E-DOR	634-40-M5-E-DGR	634-40-M5-E-DGB	634-40-M5-E-DBL	634-40-M5-E-DRT	634-40-M5-E-DGN	1.57	M 5	0.53	0.39	0.24	0.79	0.16	0.47	0.71
634-40-M6-E-DSG	634-40-M6-E-DOR	634-40-M6-E-DGR	634-40-M6-E-DGB	634-40-M6-E-DBL	634-40-M6-E-DRT	634-40-M6-E-DGN	1.57	M 6	0.53	0.39	0.24	0.79	0.16	0.47	0.71
634-40-M8-E-DSG	634-40-M8-E-DOR	634-40-M8-E-DGR	634-40-M8-E-DGB	634-40-M8-E-DBL	634-40-M8-E-DRT	634-40-M8-E-DGN	1.57	M 8	0.53	0.39	0.24	0.79	0.16	0.47	0.71
634-48-M5-E-DSG	634-48-M5-E-DOR	634-48-M5-E-DGR	634-48-M5-E-DGB	634-48-M5-E-DBL	634-48-M5-E-DRT	634-48-M5-E-DGN	1.89	M 5	0.53	0.39	0.28	0.94	0.22	0.47	0.87
634-48-M6-E-DSG	634-48-M6-E-DOR	634-48-M6-E-DGR	634-48-M6-E-DGB	634-48-M6-E-DBL	634-48-M6-E-DRT	634-48-M6-E-DGN	1.89	M 6	0.53	0.39	0.28	0.94	0.22	0.47	0.87
634-48-M8-E-DSG	634-48-M8-E-DOR	634-48-M8-E-DGR	634-48-M8-E-DGB	634-48-M8-E-DBL	634-48-M8-E-DRT	634-48-M8-E-DGN	1.89	M 8	0.53	0.39	0.28	0.94	0.22	0.47	0.87
634-55-M6-E-DSG	634-55-M6-E-DOR	634-55-M6-E-DGR	634-55-M6-E-DGB	634-55-M6-E-DBL	634-55-M6-E-DRT	634-55-M6-E-DGN	2.17	M 6	0.63	0.47	0.31	1.10	0.26	0.71	0.98
634-55-M8-E-DSG	634-55-M8-E-DOR	634-55-M8-E-DGR	634-55-M8-E-DGB	634-55-M8-E-DBL	634-55-M8-E-DRT	634-55-M8-E-DGN	2.17	M 8	0.63	0.47	0.31	1.10	0.26	0.71	0.98
634-63-M8-E-DSG	634-63-M8-E-DOR	634-63-M8-E-DGR	634-63-M8-E-DGB	634-63-M8-E-DBL	634-63-M8-E-DRT	634-63-M8-E-DGN	2.48	M 8	0.75	0.55	0.35	1.26	0.30	0.79	1.14
634-63-M10-E-DSG	634-63-M10-E-DOR	634-63-M10-E-DGR	634-63-M10-E-DGB	634-63-M10-E-DBL	634-63-M10-E-DRT	634-63-M10-E-DGN	2.48	M 10	0.75	0.55	0.35	1.26	0.30	0.79	1.14
634-70-M8-E-DSG	634-70-M8-E-DOR	634-70-M8-E-DGR	634-70-M8-E-DGB	634-70-M8-E-DBL	634-70-M8-E-DRT	634-70-M8-E-DGN	2.76	M 8	0.79	0.59	0.39	1.42	0.31	0.79	1.26
634-70-M10-E-DSG	634-70-M10-E-DOR	634-70-M10-E-DGR	634-70-M10-E-DGB	634-70-M10-E-DBL	634-70-M10-E-DRT	634-70-M10-E-DGN	2.76	M 10	0.79	0.59	0.39	1.42	0.31	0.79	1.26

d₁	d₂ Filetage	d₃	d₅	b	h₁	h₂	h₃	h₄

1.89	1/4 x 20	-	0.53	0.39	0.28	0.94	0.22	0.47	0.85
2.17	1/4 x 20	5/16 x 18	0.63	0.47	0.31	1.10	0.26	0.71	0.98
2.76	3/8 x 16	5/16 x 18	0.79	0.59	0.39	1.42	0.31	0.79	1.26

d₁	d₂ Filetage	d₃	d₅	b	h₁	h₂	h₃	h₄

1.57	M 5	M 6	M 8	0.53	0.39	0.24	0.79	0.16	0.47	0.71
1.89	M 5	M 6	M 8	0.53	0.39	0.28	0.94	0.22	0.47	0.87
2.17	M 6	M 8	-	0.63	0.47	0.31	1.10	0.26	0.71	0.98
2.48	M 8	M 10	-	0.75	0.55	0.35	1.26	0.30	0.79	1.14
2.76	M 8	M 10	-	0.79	0.59	0.39	1.42	0.31	0.79	1.26

Référence

Total (net)

Can$4.40

Disponible sous 1 - 2 semaines

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	9	Can$4.40
10	249	Can$4.24
250	499	Can$4.00
≥ 500		Can$3.60

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.019 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
