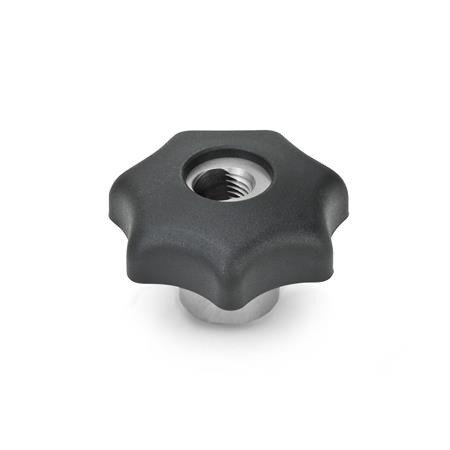

Boutons étoile à serrage rapide GN 6336.3

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

résistance à la corrosion
ajustement précis
écologique

Afficher tous les produits en inox

Fiche standard GN 6336.3 Imprimer cette page Caractéristiques du plastique Caractéristiques de l'inox Protections contre la perte GN 111.7

Description du produit

Les boutons étoile à serrage rapide GN 6336.3 sont utilisés dans les applications où le bouton doit être complètement retiré et remonté très rapidement à des fins de resserrage.

Le bouton est incliné sur la broche filetée. Une fois en position, le bouton est redressé pour l'engrènement des deux filetages sur l'insert et la broche.

Les boutons étoile devront ensuite être tournés d'une fraction de tour pour obtenir le serrage.

Spécifications

Boutons étoile
Plastique

Technopolymère (Polyamide PA)
résistant aux températures jusqu'à 230 °F (110 °C)
résistant aux chocs
noir, finition mate

Moyeu

Inox, norme européenne n° 1.4305 (AISI 303)

RoHS

Référence	d₁	d₂	d₃	d₄	h₁	h₂ ≈	h₃ min.

6336.3-40-M8-NI	1.57	M 8	0.63	0.33	1.02	0.55	0.93
6336.3-50-M10-NI	1.97	M 10	0.79	0.41	1.26	0.67	1.14
6336.3-63-M12-NI	2.48	M 12	1.02	0.51	1.57	0.83	1.42

d₁	d₂	d₃	d₄	h₁	h₂ ≈	h₃ min.

1.57	M 8	0.63	0.33	1.02	0.55	0.93
1.97	M 10	0.79	0.41	1.26	0.67	1.14
2.48	M 12	1.02	0.51	1.57	0.83	1.42

d₁

d₂

d₃

d₄

h₁

h₂ ≈

h₃
min.

1.57

M 8

0.63

0.33

1.02

0.55

0.93

1.97

M 10

0.79

0.41

1.26

0.67

1.14

2.48

M 12

1.02

0.51

1.57

0.83

1.42

Pièce sélectionnée

Référence

Total (net)

Can$18.74

In Stock: 10

En stock

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	99	Can$18.74
100	249	Can$17.18
250	499	Can$15.62
≥ 500		Can$14.06

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.070 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
