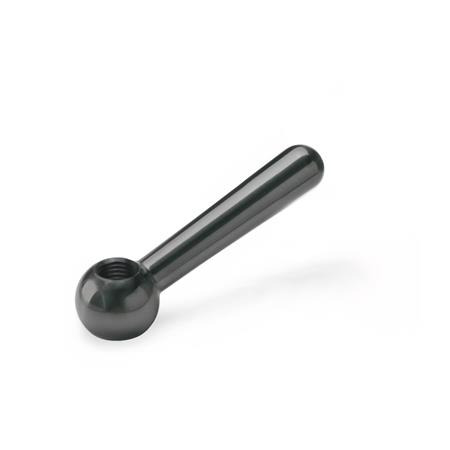

GN 204 Manettes courtes Acier, taraudé ou à alésage traversant

Type: N - Levier coudé avec alésage fileté

Fiche standard GN 204 Imprimer cette page Tolérances ISO fondamentales

Description du produit

Manettes standard, voir DIN 99.

Spécifications

Corps
Acier, tourné, finition oxyde noire

RoHS

Sur demande

Manettes courtes avec levier droit
Alésages ou filetages spéciaux en unités métriques ou en pouces

GN 204 Manettes courtes acier, à alésage taraudé ou traversant schéma

Masquer schéma technique

Options de pièce / Tableau

Type

N	Levier coudé avec alésage fileté
L	Levier coudé à alésage lisse, tol. H7

Type: N - Levier coudé avec alésage fileté

Afficher / Masquer colonnes

Dimensions en: Pouces (remplacer par Métrique)

Référence	d₁	d₂ Filetage	d₃ +0.001 Alésage traversant	b	d₄ ≈	d₅	h ≈	l₁	l₂ ≈

8NZ87/N	0.39	M 8	-	0.43	0.49	0.63	1.02	1.97	1.89
10NZ88/N	0.51	M 10	-	0.55	0.63	0.79	1.26	2.48	2.36
12NB98/N	0.63	M 12	-	0.69	0.79	0.98	1.57	3.15	2.99
16NZ90/N	0.79	M 16	-	0.91	0.98	1.26	2.01	3.94	3.74
20NZ91/N	0.98	M 20	-	1.18	1.22	1.57	2.50	4.92	4.69

Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)

d₁	d₂ Filetage	d₃ +0.001 Alésage traversant	b	d₄ ≈	d₅	h ≈	l₁	l₂ ≈

0.39	M 8	-	0.43	0.49	0.63	1.02	1.97	1.89
0.51	M 10	B 10	0.55	0.63	0.79	1.26	2.48	2.36
0.63	M 12	B 12	0.69	0.79	0.98	1.57	3.15	2.99
0.79	M 16	B 16	0.91	0.98	1.26	2.01	3.94	3.74
0.98	M 20	-	1.18	1.22	1.57	2.50	4.92	4.69

Configuration et prix

Pièce sélectionnée

Référence

Total (net)

Can$15.71

Disponible sous 1 - 2 semaines

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	24	Can$15.71
25	49	Can$14.40
50	99	Can$13.09
≥ 100		Can$11.78

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.066 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
