Plaques de réglage GN 2277.1

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

résistance à la corrosion
ajustement précis
écologique

Afficher tous les produits en inox

Fiche standard GN 2277.1 Imprimer cette page Informations générales sur les niveaux à bulle, niveaux à visser, niveaux à alcool croisés Caractéristiques de l'inox

Description du produit

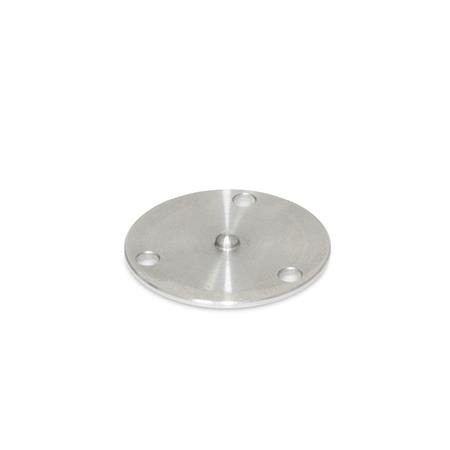

Les plaques de réglage GN 2277.1 sont utilisées en combinaison aux niveaux à bulle de type A GN 2277.

Les trous d'alésage de montage déportés de 120° permettent d'aligner les niveaux à bulle et la plaque de fixation par rapport à la surface de montage. Une bille d'alignement au niveau du plan inférieur de la plaque de réglage sert de point d'inclinaison.
Des couples de serrage spécifiques pour les boulons peuvent être obtenus et la bulle est située au centre du cercle de marquage une fois que l'alignement horizontal est atteint.

Spécifications

Inox AISI 303NI

RoHS

Référence	d₁	d₂	d₃	h₁	h₂

2277.1-NI-20	0.79	0.67	0.07	0.13	0.05
2277.1-NI-25	0.98	0.83	0.09	0.13	0.05
2277.1-NI-30	1.18	0.94	0.13	0.13	0.05
2277.1-NI-40	1.57	1.36	0.13	0.13	0.05
2277.1-NI-50	1.97	1.69	0.13	0.13	0.05

d₁	d₂	d₃	h₁	h₂

0.79	0.67	0.07	0.13	0.05
0.98	0.83	0.09	0.13	0.05
1.18	0.94	0.13	0.13	0.05
1.57	1.36	0.13	0.13	0.05
1.97	1.69	0.13	0.13	0.05

d₁

d₂

d₃

h₁

h₂

0.79

0.67

0.07

0.13

0.05

0.98

0.83

0.09

0.13

0.05

1.18

0.94

0.13

0.05

1.57

1.36

0.13

0.05

1.97

1.69

0.13

0.05

Pièce sélectionnée

Référence

Total (net)

Can$7.32

Disponible sous 1 - 2 semaines

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	49	Can$7.32
50	99	Can$6.71
100	249	Can$6.10
≥ 250		Can$5.49

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.006 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993
