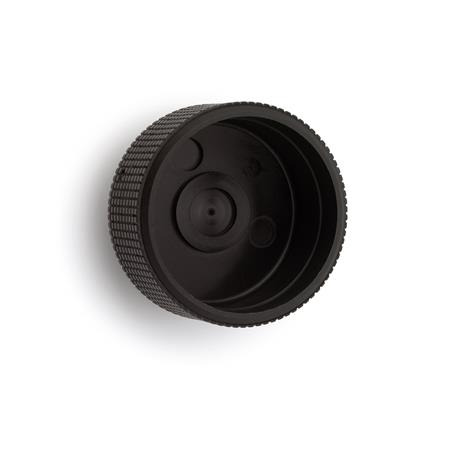

EN 534.8 Boutons à main pour indicateurs de position Plastique, douille acier, pour EN 000.8 / EN 000.3

Installez l'indicateur de position sur l'axe et fixez-le avec la vis.

Tournez la broche vers le point de départ (position 0).

Déplacez l'indicateur de position « à la main » vers la position 0 avant son montage.

Montez l'indicateur de position dans l'encastrement du moyeu puis fixez-le avec une vis. N'appliquez pas de couple excessif inutile pour éviter toute déformation du boîtier !

Tournez le volant et assurez-vous que la point de départ de la broche est aligné avec la position 0 des deux aiguilles (Indicateurs de position EN 000.8), l'aiguille et le compteur (Indicateurs de position EN 000.3) respectivement. Dans le cas contraire, la vis doit être desserrée et l'indicateur de position ajusté. Resserrez la vis.
