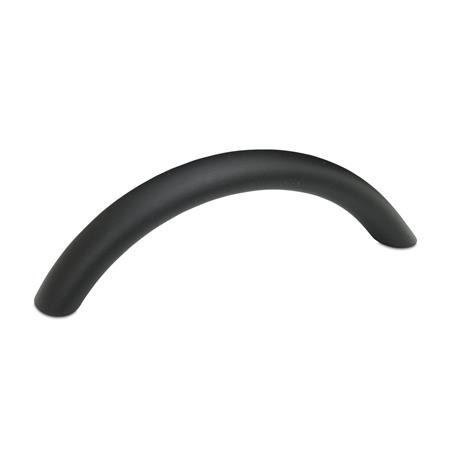

GN 565.4 Poignées ellipse Aluminium, trou taraudé ou traversant

Type: A - Montage par l'arrière (trou borgne taraudé)
Finition: SW - Noir, RAL 9005, finition texturée

Fiche standard GN 565.4 Imprimer cette page Informations sur la capacité de charge

Description du produit

Les poignées ellipse GN 565.4 sont utilisées de préférence pour les applications où il est possible d'opérer facilement d'un seul doigt des portes ou tiroirs d'armoires coulissants et rabattables.

Spécifications

Aluminium

Fini poudré
- Noir, RAL 9005, finition texturéeSW
- Rouge, RAL 3000, finition texturéeRS
- Argenté, RAL 9006, finition texturéeSR
Finition anodisée, couleur naturelleEL
Finition blanc, barattéBL

RoHS

Sur demande

Attaches de différentes tailles métriques, et divers conditionnements

GN 565.4 Aluminium, poignées ellipse, trous taraudés ou traversants schéma

Masquer schéma technique

Options de pièce / Tableau

Type

A	Montage par l'arrière (trou borgne taraudé)
B	Montage du côté de l'opérateur

Référence SW	Référence RS	Référence SR	Référence EL	Référence BL	b	l₁	a		d₂	h₁	h₂	l₂ ≈	t₁ min.	t₂

20W160D18K	20W160D18R	565.4-20-160-A-SR	565.4-20-160-A-EL	20W160D18T	0.79	6.30	0.51	M 6	-	1.97	-	7.28	0.31	-
20W192D18K	565.4-20-192-A-RS	565.4-20-192-A-SR	565.4-20-192-A-EL	20W192D18T	0.79	7.56	0.51	M 6	-	1.97	-	8.70	0.31	-
26W160D18K	565.4-26-160-A-RS	565.4-26-160-A-SR	565.4-26-160-A-EL	26W160D18T	1.02	6.30	0.67	M 8	-	2.24	-	7.48	0.43	-
26W192D18K	565.4-26-192-A-RS	565.4-26-192-A-SR	565.4-26-192-A-EL	26W192D18T	1.02	7.56	0.67	M 8	-	2.24	-	8.94	0.43	-

Référence SW	Référence RS	Référence SR	Référence EL	Référence BL	b	l₁	a		d₂	h₁	h₂	l₂ ≈	t₁ min.	t₂

20W160D19K	565.4-20-160-B-RS	565.4-20-160-B-SR	20W160D19Q	20W160D19T	0.79	6.30	0.51	-	0.21	1.97	0.20	7.28	-	0.20
20W192D19K	565.4-20-192-B-RS	565.4-20-192-B-SR	565.4-20-192-B-EL	20W192D19T	0.79	7.56	0.51	-	0.21	1.97	0.20	8.70	-	0.20
26W160D19K	565.4-26-160-B-RS	565.4-26-160-B-SR	565.4-26-160-B-EL	26W160D19T	1.02	6.30	0.67	-	0.25	2.24	0.24	7.48	-	0.24
26W192D19K	565.4-26-192-B-RS	565.4-26-192-B-SR	565.4-26-192-B-EL	26W192D19T	1.02	7.56	0.67	-	0.25	2.24	0.24	8.94	-	0.24

Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)

b	l₁	a		d₂	h₁	h₂	l₂ ≈	t₁ min.	t₂

0.79	6.30	0.51	M 6	0.21	1.97	0.20	7.28	0.31	0.20
0.79	7.56	0.51	M 6	0.21	1.97	0.20	8.70	0.31	0.20
1.02	6.30	0.67	M 8	0.25	2.24	0.24	7.48	0.43	0.24
1.02	7.56	0.67	M 8	0.25	2.24	0.24	8.94	0.43	0.24

Configuration et prix

Pièce sélectionnée

Référence

Total (net)

Can$29.06

Disponible sous 1 - 2 semaines

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	99	Can$29.06
100	249	Can$26.63
250	499	Can$24.21
≥ 500		Can$21.79

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.233 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
