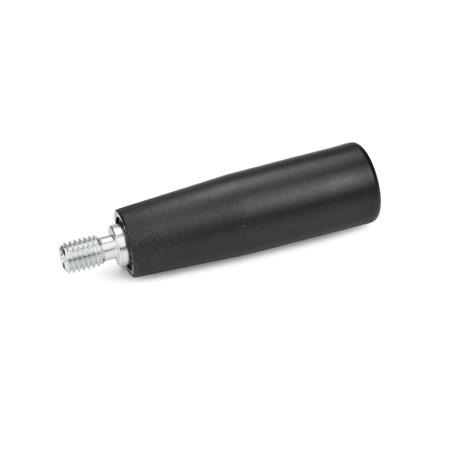

Poignées tournantes GN 598

Matériau: KT - Plastique

Fiche standard GN 598 Imprimer cette page Caractéristiques du plastique

Description du produit

Les poignées tournantes GN 598 se distinguent par leur design moderne, et s'intègrent bien avec les volants à bras avec bord de forme rectangulaire.

Les poignées en acier sont principalement utilisées sur les volants de sécurité à embrayage afin d'augmenter le déséquilibre et éviter ainsi le passage en roue libre.

Spécifications

Poignée

PlastiqueKU, Résine phénolique (PF)
- Température de fonctionnement
  jusqu'à 230 °F (110 °C)
- Noir, finition brillante
PlastiqueKT, Polypropylène (PP)
- Température de fonctionnement
  jusqu'à 176 °F (80 °C)
- Noir, finition mat
- Noir, finition brillante (taille 14 seulement)
AcierST
Plastifié
Noir, finition texturée

Broche filetée
Acier, zingué, finition passivée bleue

RoHS

Référence KU - Plastique	Référence KT - Plastique	Référence ST - Acier	d₁	d₂ Plastique KU	KT	Acier ST	d₃	d₄	l₁	l₂	l₃


3TG61/PL			0.71	1/4 x 20	-	-	0.39	0.59	1.57	0.47	0.10
	3TG61/TP		0.71	-	1/4 x 20	-	0.39	0.59	1.57	0.47	0.10
